ENCODER INCREMENTAL

E30-A

Encoder E30-A

Encoder incremental óptico com montagem tipo ponta de eixo. Eixo em aço inoxidável com diâmetro de 8mm e disco ótico inquebrável. Acompanha acoplamento elástico.
Possui 3 saídas de pulsos (A, B e Z).
Relação de pulsos: de 1 até 1024 PPR.
Sinal de saída: Push-pull.
Alimentação: 5 ~ 28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER INCREMENTAL

E30-B

Encoder E30-B

Encoder incremental óptico tipo eixo transversal (encoder com 2 pontas de eixo). Eixo em aço inoxidável com diâmetro de 8mm e disco ótico inquebrável. Acompanha acoplamento elástico.
Possui 3 saídas de pulsos (A, B e Z).
Relação de pulsos: de 1 até 1024 PPR.
Sinal de saída: Push-pull.
Alimentação: 5 ~ 28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER INCREMENTAL

E30-C

Encoder E30-C

Encoder tipo carrinho com 2 rodas métricas para rolar sobre o material, cabo de fixação e disco ótico inquebrável.
Possui 3 saídas de pulsos (A, B e Z).
Relação de pulsos: de 5 até 5120 PPM (pulsos por metro).
Sinal de saída: Push-pull.
Alimentação: 5 ~ 28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER INCREMENTAL

E60-A

Encoder E60-A

Encoders incrementais tipo ponta de eixo com 6 saídas de pulsos (A, A/, B, B/, Z, Z/).
Eixo em aço inoxidável com diâmetro de 8mm e disco ótico inquebrável. Acompanha acoplamento elástico.
Relação de pulsos: de 1 até 1024 PPR.
Sinal de saída: Diferencial Line Driver.
Alimentação: 5 ~ 28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER INCREMENTAL

E60-B

Encoder E60-B

Encoders incrementais tipo eixo transversal (encoder com 2 pontas de eixo) com 6 saídas de pulsos (A, A/, B, B/, Z, Z/).
Eixo em aço inoxidável com diâmetro de 8mm e disco ótico inquebrável. Acompanha acoplamento elástico.
Relação de pulsos: de 1 até 1024 PPR.
Sinal de saída: Diferencial Line Driver.
Alimentação: 5 ~ 28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER INCREMENTAL

E60-C

Encoder E60-C

Encoder tipo carrinho com 2 rodas métricas para rolar sobre o material, cabo de fixação e disco ótico inquebrável. Possui 6 saídas de pulsos (A, A/, B, B/, Z, Z/).
Relação de pulsos: de 1 até 1024 PPR.
Sinal de saída: Diferencial Line Driver.
Alimentação: 5 ~ 28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER EIXO VAZADO

EV-90 com 3 canais

Encoder EV-90

Encoder incremental eixo vazado de alta precisão com diâmetro externo de 90mm, ideal para instalação sobre o eixo do motor ou eixo da máquina.
Possui 3 saídas de pulsos (A, B e Z).
Relação de pulsos: de 250 até 2048 PPR.
Sinal de saída: Push-pull, NPN ou TTL.
Alimentação: 5 ~ 28Vdc ou 9 ~28Vdc.

Catálogo
Manual
Aplicações Técnicas

ENCODER EIXO VAZADO

EV-90 com 6 canais

Encoder EV-90

Encoder de eixo vazado de alta precisão com diâmetro externo de 90mm, ideal para instalação sobre o eixo do motor ou eixo da máquina.
Com 6 saídas de pulsos (A, A/, B, B/, Z, Z/).
Relação de pulsos: de 250 até 2048 PPR.
Sinal de saída: Line Driver TTL ou HTL.
Alimentação: 5 ~ 28Vdc ou 9 ~28Vdc.

Catálogo
Manual
Aplicações Técnicas

SUPORTES E ACESSÓRIOS

Suporte fixo 90°- SP01

SUPORTE FIXO 90° - SP01

Suporte em 90° para encoders E30 ou E60 fabricado em aço carbono de 4,2mm de espessura e pintura em epóxi eletrostático preto. Possui furos de fixação com oblongos para ajuste da posição.

Catálogo Técnico - SP01
Suporte articulado - SP02

SUPORTE ARTICULADO - SP02

Suporte com ângulo de giro de até 200° para encoders E30 ou E60 que possuem apenas 1 roda métrica. Ideal para aplicações nas quais o encoder rola sobre o material, possibilitando que fique livre para ser erguido quando necessário.

Catálogo Técnico - SP02
Suporte biarticulado - SP03

SUPORTE BIARTICULADO - SP03

Suporte articulado para encoder E30 ou E60 com dois braços móveis pressionados por uma mola. Ideal para aplicação de sistemas de corte de fitas, fios, cabos, tiras, lâminas, chapas, etc.

Catálogo Técnico - SP03
Suporte Articulado para encoder Carrinho - SP08

SUPORTE ARTICULADO - SP08

Suporte articulado para Encoder E30 e E60 tipo carrinho com ângulo de giro de até 170°, ideal para aplicações nas quais o Encoder role sobre o material, possibilitando que fique livre para ser erguido quando necessário.

Catálogo Técnico - SP08
Suporte articulado com fixação lateral - SP09

SUPORTE ARTICULADO - SP09

Suporte articulado de fixação e deslocamento lateral para Encoder E30 e E60 com ângulo de giro de 180° para Encoder que possui apenas 1 roda. Ideal para aplicações onde a fixação será pela lateral da máquina e distante do ponto de medição.

Catálogo Técnico - SP09
Suporte articulado com fixação lateral - SP10

SUPORTE ARTICULADO - SP10

Suporte articulado de fixação e deslocamento lateral para Encoder E30 e E60 com ângulo de giro de 180° para Encoder tipo carrinho. Ideal para aplicações onde a fixação será pela lateral da maquina e distante do ponto de medição.

Catálogo Técnico - SP10
Suporte Elástico - SP11

SUPORTE ELÁSTICO - SP11

Suporte elástico em aço mola para Encoder E30 e E60 é ideal para amortecer os esforços de desalinhamento e descentralização do eixo permitindo deslocamento axial (no sentido do eixo), radial (no sentido do raio) e angular.

Catálogo Técnico - SP11
Suporte Elástico - SP07

SUPORTE ELÁSTICO - SP07

Suporte de fixação tipo lâmina para Encoder EV90 feito em aço mola para amortecer os esforços de pequenos desalinhamentos ou descentralização com 1mm de espessura e banho níquel químico.

Catálogo Técnico - SP07

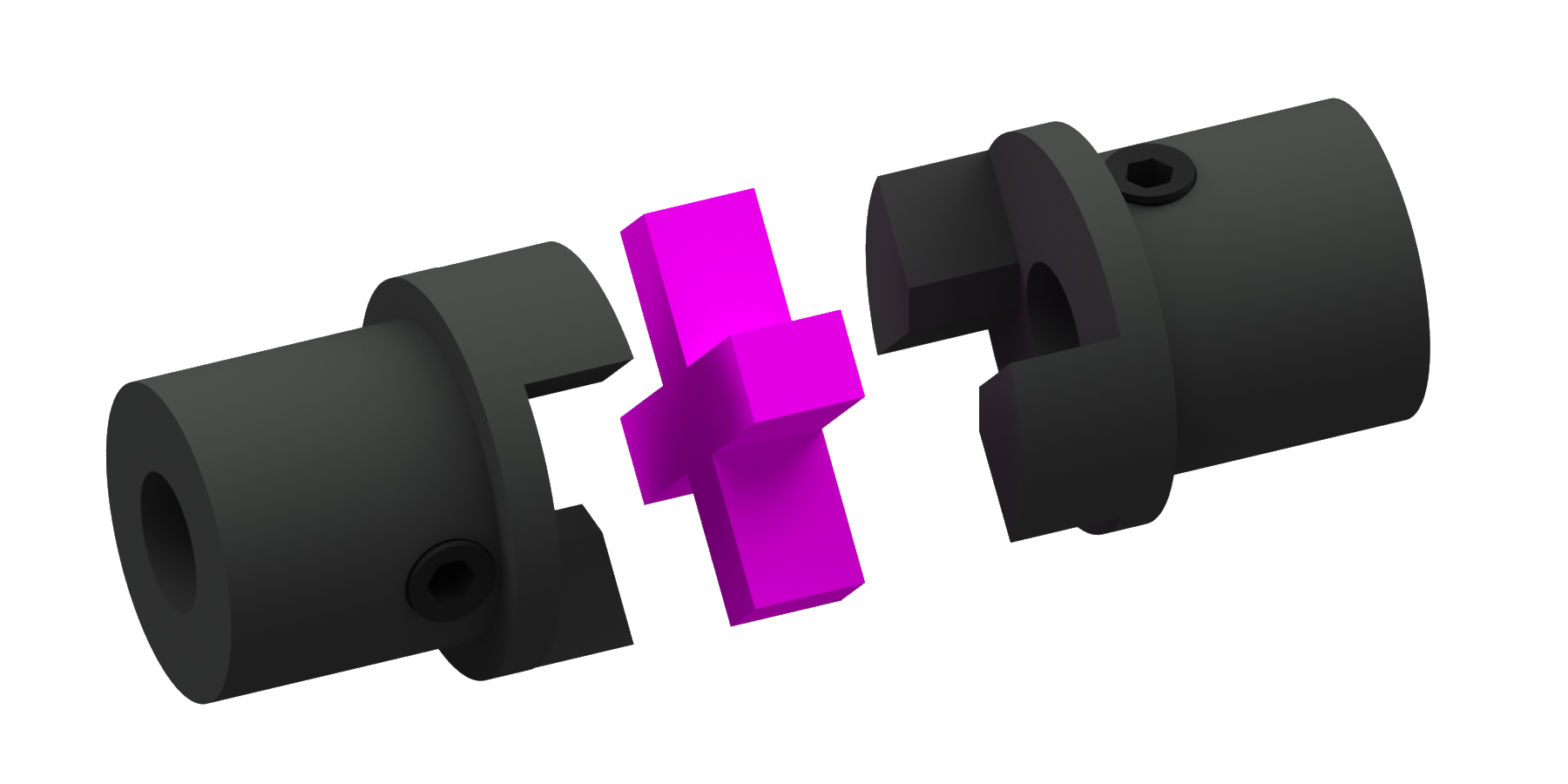

Acoplamento elástico

ACOPLAMENTO ELÁSTICO

Acoplamento elástico para Encoders com eixo de 8mm. Construído em poliamida com 33% de fibra de vidro e cruzeta elástica em silicone. Admite excentricidade axial (no sentido do eixo), radial (no sentido do raio) e angular.

Catálogo Técnico - Acoplamento
Roda para encoder carrinho

RODA MÉTRICA EMBORRACHADA

Roda métrica calibrada para perímetro de 200mm (5 voltas por metro), construída em alumínio fundido com pneu vulcanizado em borracha EPDM para garantir alto coeficiente de atrito evitando escorregamento.

Catálogo Técnico - Roda Emborrachada
Tampa de Proteção

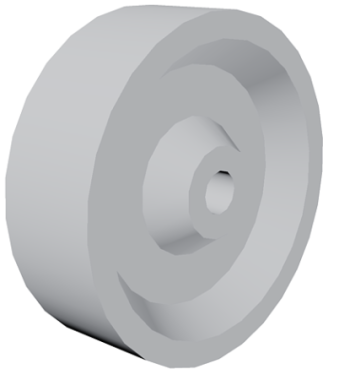

RODA MÉTRICA EM RESINA PTFE

Roda métrica calibrada para perímetro de 200mm (5 voltas por metro), construída em resina PTFE totalmente antiaderente para evitar acúmulo de material sobre a roda. Suporta trabalhar em temperaturas elevadas.

Catálogo Técnico - Roda PTFE

APLICAÇÕES E VANTAGENS

O que é encoder incremental? Como funcionam os encoders?
Encoders (Geradores de Impulsos) são equipamentos eletromecânicos, utilizados para conversão de movimentos rotativos ou deslocamentos lineares em impulsos elétricos de onda quadrada, que geram uma quantidade exata de impulsos por volta em uma distribuição perfeita dos pulsos ao longo dos 360 graus do giro do eixo. Podem ser utilizados em conjunto com contadores, tacômetros, controladores lógicos programáveis ou conversores de freqüência para sinais analógicos.
Para que serve um encoder? Exemplos de aplicações mais comuns:
- Encoder para medir velocidade
- Encoder incremental para robótica
- Encoder para volumes ou vazões de líquidos
- Encoder incremental rotativo para posicionamento
- Encoder tipo carrinho para medição de velocidade linear
- Encoder com rodas de medição (encoder tipo carrinho) para contagem de metros
- Encoder para mesas rotativas
- Encoder para motor/ encoder para servomotor
- Encoder para elevador
- Encoder para uso em perfuração de campos de petróleo
- Encoder para máquinas gráficas
- Encoder para máquina têxtil
- Encoder para máquinas de marmoraria/ encoder para máquinas de polimento/ politriz
- Encoder industrial para aplicação em máquinas diversas

Vantagens dos Encoders Incrementais S&E:
- A S&E é fabricante nacional de encoders, com mais de 37 anos de experiência no setor de automação.
- Encoders incrementais com o melhor custo benefício do mercado.
- Entrega rápida.
- Variedade de tipos de montagens e diversas relações de pulsos (PPR).
- Discos óticos inquebráveis.
- Eixo em aço inoxidável.
- Acoplamento elástico é fornecido com o produto.
- Os encoders são a prova de poeira e umidade pois são construídos em caixa de poliamida com 33% de fibra de vidro e com eixo de aço montado sobre rolamentos blindados de alta rotação.
- Somente a S&E oferece diversas opções de suportes de fixação para facilitar a adaptação ao seu processo.
- 2 anos de garantia contra defeitos de fabricação e assistência técnica permanente.
